名企展播：杭州竞达电子有限公司与您相约2019长江经济带（武汉）水务大会！

    2019长江经济带(武汉)水务高峰论坛暨水务科技博览会”简称“水博会”定于6月11日一13日在武汉国际会展中心隆重举行，同期举办:2019长江经济带八省二市城镇供水排水发展高峰论坛曁新技术、新设备博览会”，大会将围绕“创新协同发展，助力长江经济带流域生态建设”大会由武汉市水务局、武汉市水务集团有限公司、武汉市碧水集团有限公司、武汉市海绵城市建设有限公司、武汉市汉商集团有限公司联合发起举办！由上海、重庆、浙江、江苏、湖北、湖南、江西、云南、四川等多省城镇供水排水协会联合支持协办，杭州竞达电子有限公司应邀携公司旗下精品产品参加2019长江经济带(武汉)水务高峰论坛暨水务科技博览会！预订黄金展位T37号，展区面积达54平方、欢迎广大水务采购企业莅临展台参观、交流、采购！

公司简介Company Profile

    杭州竞达电子有限公司成立于1994年，创业于西湖区高新技术开发区，是一家集智能计量仪器仪表的开发、生产、销售及服务于一体的高新技术企业。2002年“球阀与水表连体的IC卡表壳”获得“实用新型专利证书”（专利证书号：ZL 01 2 66780.3），2006年参与《CL/T 133-2007 IC卡冷水水表》新行业标准的修订，2008年被认定为浙江省高新技术企业（证书编号：GR200833000608）,2014年成立“省级高新研发中心”，2016年参与《CJ/T 484-2016阶梯水价水表》行业标准制订。

    公司因发展需要，2012年整体搬迁至杭州市余杭区仓前"竞达科技园"，目前旗下有一家控股公司：浙江竞达齐泰科技有限公司。杭州竞达电子有限公司主要负责国内业务领域，包括面向国内市场的智能水表的研发、制造、销售以及售后服务，在北京市、上海市、广州市、湖南省、四川省、内蒙古等多个城市都设有办事处或者分公司，以确保确保每一个用户都能得到满意的服务。浙江竞达齐泰科技有限公司主要负责国外业务领域，包括面向国外市场的智能水表的研发生产与销售服务，出口的水表通过了马来西亚国家质量国际水表标准ISO4064测试和欧盟EU认证，已外销到南非、巴西、智利、土耳其、墨西哥等多个国家和地区，产品质量获得国外用户的认可。

    竞达公司一向重视产品研发与技术积累，设有“杭州市研发中心”、“浙江省流量计量重点实验室”、“省级高新技术企业研发中心”，拥有多项智能水表发明专利，如：“电子螺翼式智能小口径水表”，“大口径螺翼水表的叶轮重力平衡装置及平衡方法”等，并拥有多项智能水表实用新型专利及外观设计专利，如“用于ic卡水表的改进型浮动式球阀”、“一种电子水表的全自动误差修正校验装置”、“全电子立式智能水表”、“一种防冰冻的水表装置”、“一种湿式水表的远传模块固定装置”、“机械计数的电子式水表”等等，其中“智能IC卡水表”和“电子螺翼式智能水表”荣获“建设行业科技成果评估证书”。由于重视自主研发、重视自主知识产权，重视技术创新与企业发展同步，连续多年荣获智能水表行业"具发展力企业"、"技术创新及综合实力前10强企业"、"具影响力品牌"等数多荣誉。在发展与创新的同时，不忘持续提升用户满意度，2013年竞达公司荣获华夏幸福基业“良好合作奖”，2016年荣获长沙水业集团授予的“2016年度智能水表A级供应商”称号！

不断创新、稳步发展!目前公司已拥有独立的现代化厂房，注册资金1亿元以上，有员工近300人，具备年产100万只智能水表的生产能力。综合实力雄厚，具有浙江省科技厅颁发的“高新技术企业”证书（证书编号：GR201733001712），具有“省级高新技术企业研发中心”、“浙江省流量计量重点实验室”、杭州市科技局认定的“杭州市企业高新技术研发中心”，具有智能水表的硬件、软件、结构件、外观设计的全方位研发和生产能力，并具备优质的售后服务能力。公司严格执行ISO9001质量管理体系标准，通过了马来西亚国家质量国际水表标准ISO4064测试和欧盟EU认证，是国内少有的同时通过这两项认证的水表生产厂家，为产品全面进入国际市场打开准入门槛。作为专业的智能计量仪表的研发型企业，公司创立至今，在计量领域取得了较大成就，尽自己最大的可能为客户多考虑一点，是竞达一贯的奋斗目标，多年的努力拼搏，成就了竞达电子今日的成就。本着 "产品质量就是生命，客户满意就是宗旨"的经营理念，立志将竞达打造成中国智能仪表行业的领头军。今天竞达公司正以规模化、集约 化的姿态，决胜未来的胆识和气魄，成为迈向世界的民用智能计量仪表的专业供应商！

掌上水务APP使用指南

    掌上水务app是竞达公司新推出的软件，方便用户足不出户、随时随地掌握自家户表状态，并方便使用支付宝或者微信支付水费。自来水管理部门发布的用水公告信息，会在掌上水务公告栏滚动显示，方便用户查看。

使用方法如下：

第一步：打开应用商城，搜索“掌上水务”，下载“掌上水务”APP

预付费IC卡一表一卡系统

               系统介绍：
本系统是用于水管理的预付费系统。各用户到指定管理处预缴水费后，将写入购水信息的IC卡带回家中，将IC卡插入水表，购水信息导入表内，可以用水，购水余量为零时关阀，再购水后才可以用水。每次购水时IC卡还可以将用户的用水信息带回管理软件，管理软件可以对数据进行记录、查询、分析、统计等。本系统解决了用水管理行业抄表难、收费难的问题。

本系统适合自来水公司、房地产公司、物业管理部门等水管理部门，相对旧式的人工抄表、收费等方式，着重解决了收费难的问题，同时实现了自动抄表、自动结算、自动统计分析等功能。具体的应用方案可以根据不同的使用环境及要求灵活选择，分为单机版和网络版两类。

单机版系统特点：
本方案只须一台PC，数据库和操作软件都安装在同一台PC上，适用于管理范围相对比较集中，参与的管理人员比较少，管理项目相对简洁的应用。
单机版适用于单一的小区物业管理部门等。
网络版系统特点：
本方案用多台PC安装管理软件，其中一台充当服务器，各个计算机之间通过局域网连接。适用于参与的管理人员比较多、管理项目相对复杂的应用。例如经理、操作员、财务人员可以同时参与，各自在自己的PC上处理工作。
系统组成：

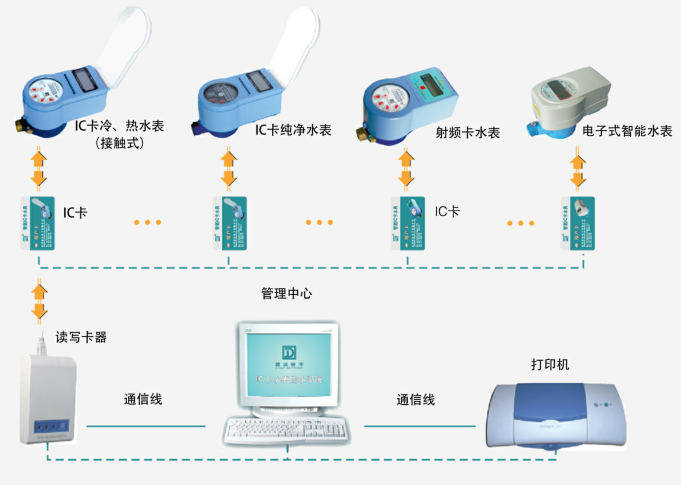

本系统由智能水表、IC卡、读写卡器、管理软件四部分组成，系统架构图如下：

预付费IC卡多表一卡系统

系统介绍：

本系统应用于水（冷、热、纯）、电、气和热表管理的预付费系统。用户预缴费后，管理部门将相关信息通过管理软件和读写卡器写入IC卡中，用户将IC卡插入到自己的表具中，信息将导入表内，可以开始正常使用水、电、气、热等，余量不足时报警提醒用户充值，余量为零时自动断水、电、气和热表，再充值才可以重新正常使用。每次充值时IC卡还可以将用户的使用信息带回管理软件，管理软件可以对数据进行记录、统计、分析和查询等。本系统解决了水、电、气和热等管理抄表难、收费难的问题。

实现智能水电气热一卡通形式，老百姓只须凭一张卡就可以买水电气热，且每只表分别占用了卡上的一个扇区，数据读取安全、稳定性好，且管理方使用该卡，还可实现水、电、气、门禁、停车卡等一卡通等（一张卡有十六个扇区，可分别支持十六只表）。

系统功能：

本系统操作简单，具有良好的人机交互界面，对用户资料进行管理，对用户实施购置，对购置情况进行记录和统计。本系统本着让用户操作方便、使用效率高、安全可靠的原则，对数据作了有效的保密措施。
本系统支持一卡多表，最多可适用4至8个种类（如水表、电表、燃气表、热量表等），同一种类最多可达七只计量仪表（如水表包含冷、热、纯净水表等），即最多可支持一卡28表至56表。
应用
本系统适合自来水公司、房地产公司、物业管理部门等水管理部门，相对旧式的人工抄表、收费的方式，着重解决了收费难的问题，同时实现了自动抄表、自动结算、自动统计分析等功能。具体的应用方案可以根据不同的使用环境及要求灵活选择，分为单机版和网络版两类。
单机版系统特点
本方案只须一台PC，数据库和操作软件都安装在同一台PC机上，适用于管理范围相对较集中，参与的管理人员比较少，管理项目相对简洁的应用。
单机版适用于单一的小区物业管理部门等。
网络版系统特点
本方案用多台PC安装管理软件，其中一台充当服务器，各个计算机之间通过局域网连接。适用于参与的管理人员比较多，管理项目相对复杂的应用。例如经理、操作员、财务人员可以同时参与，各自在自己的PC上处理工作。

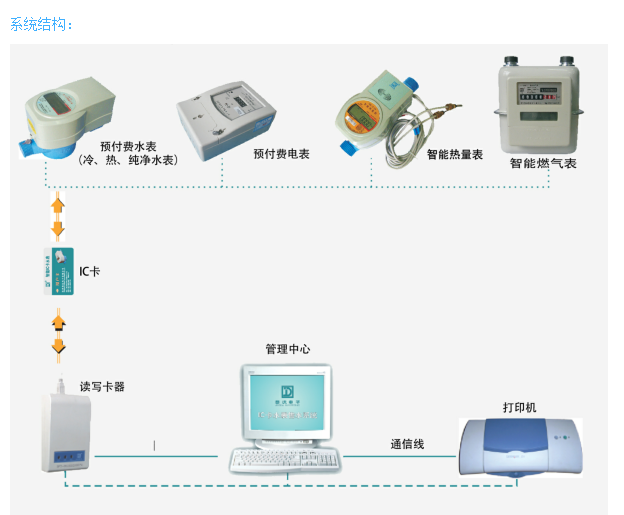

系统结构：

无线远程抄表管理系统

               系统介绍：
杭州竞达无线远程抄表系统是继竞达有线远程抄表系统之后推出的又一款集智能表计、计算机、网络通讯技术于一体的高科技产品。主要解决新建小区工程或老区改造工程无法实施布线但需要做远程抄表的需要，为自来水公司、房地产公司和相关资源管理部门有效解决有线远程抄表前期布线工作量大和人工抄表工作量大和收费难的问题。
本系统采用无线数据集中器自动抄表、无线自组网方式，任何一个无线表具都可以当路由，最多达到8级路由，无线数据集中器负责自动抄表和路由管理，掌上手持机负责对无线表具进行必要的参数设置。系统最大的特点是完全无线自动组网，无需人工干预，完全自动上传数据。健壮的网状结构,多级路由,复杂环境抄表成功率高，抄表速度快,可实现远程实时抄表和远程阀门控制，无线数据集中器将抄收到的数据通过GPRS或以太网方式自动传输到管理计算机上。通过管理软件，可以查看到无线远传表具的内置电池电压，当电压值低于设定值时，管理软件上能显示缺电的表号，提醒更换电池。
本系统使用的“竞达远程抄表软件”是由竞达公司自主研发、具有完全自主知识产权的成熟抄表管理软件，同时兼容有线和无线集中器、有线和无线远传表具，技术先进，操作方便。
系统组成：
本系统由无线远传表具、手持机、无线数据集中器、计算机管理软件4个部分组成，由无线数据集中器负责自动抄表、自动数据上传和路由的管理，完全自动组网方式,任何一个表都可以当路由。
数据传输方式：
 数据集中器与智能水表之间，采用无线通讯和无线自动组网形式，每只无线水表都可以充当路由，最多支持7级路由，抄表总距离＞800米；

 数据集中器与集抄管理中心之间，可根据用户实际情况，以充分利用现有资源并确保数据传输稳定、安全为原则，灵活采用以太网或GPRS接入网络方式。

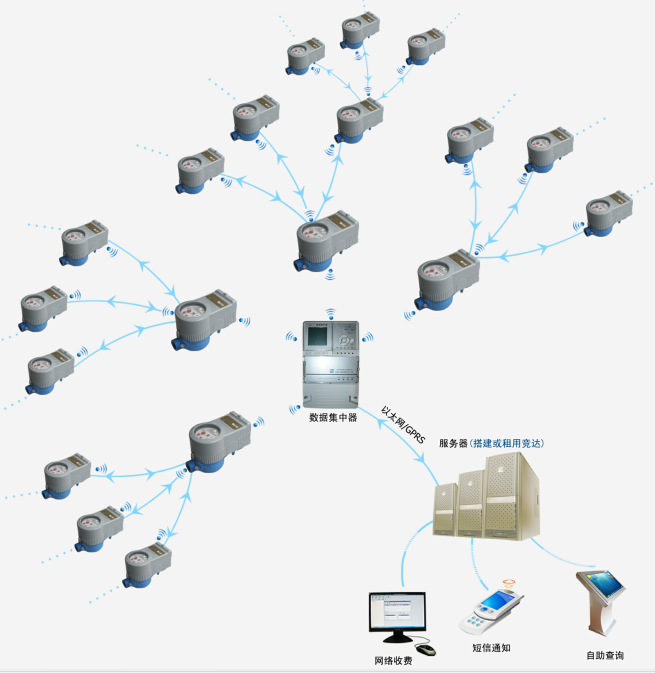

系统架构图如下：

数字化能源管理平台

系统概述

目前全社会都在提倡节能，大都从材料、提高耗能产品能效
比等方面入手。但在实现运用中还是缺少详细的数据和实时的分析，如：每天耗了多少能源（水、电、气、热等），是被谁消耗的？什么时间被消耗？同比是在增加还是减少？有了这些数字我们才能着手如何去改进、对下属各部门进行节能考核、对节能效果进行评价。为此我们提出“要节能先计量”的理念。

杭州竞达数字能源管理系统是我公司经过多年的行业积累在近年推出的一套帮助客户更好实现用水、用电、用气管理，提升企业经济效益的集智能表计数据远程抄读、管网数据分析、辅助决策系统为一体的综合性管理平台。
此系统由计量仪表、基于网络的存储发送装置和分析决策管理软件等三部分组成，通过计量仪表将一系列的耗能参数加以采集，传输到能源管理系统，集中加以统计分析，给管理者提供决策的依据。数字能源管理系统采用了当前业界最为稳定成熟的计量技术、通信技术、管理技术做为依托，同时也纳入了部分前瞻性技术以使系统更加具有生命力和灵活性。
系统功能：
Ø 远程集抄
表计数据远程即时抄收为本系统基本核心业务，表计通过M-Bus/RS485总线将数据上传至数据集中器，数据集中器通过PSTN/GPRS/GSM/CDMA/ Ethernet等信道于系统主站进行通信，完成整个系统基础数据链的传输。
Ø 实时监控
实时监控主要用于管网关键节点的数据检测，对于数据实时性要求高。本系统可对关键节点数据进行连续数据抄收并自动或被动上报系统主站。
Ø 管网分析
管网分析主要分为管网负载平衡分析和管网异常状态报警等功能。管网负载平衡分析主要用于发现当前管网配置中不合理的分配问题；管网异常状态报警主要是通过实时数据分析发现管网中存在的跑冒滴漏窃等异常事件，并及时呈现给管理部门以便快速处理。
Ø 远程控制
远程控制设备的远程参数配置、设备程序远程升级、远程设备动作控制（如：水、气表开关阀控制和电表的远程断送电控制）等。
Ø 贸易结算
本系统内融合了水、电、气等费用的收缴功能，包括计费参数（结算方式、费率、费用补贴、账单打印等）设置，并可根据客户的实际需要做缴费模式的更改。
Ø 报表统计
系统生成各类数据报表包括：用量数据报表、财务报表、事件记录报表等。
Ø 自助查询
自主查询功能模块安装在自主查询终端上，用户在中心及各个营业网点通过自主查询终端查询当前月、历史月用量信息，缴费信息以及发布的公告信息等。
Ø 授权管理
系统根据不同角色配置分配给不同管理人员相应的管理和使用权限，做到授权管理到位。
Ø 数据安全
系统的安全对于系统来说是至关重要的，因此在系统设计中，要充分考虑到了系统的安全性和数据的安全性，进行了防灾和容灾设计，如：数据库的冷热备份、设备掉电数据保护等。
Ø 物业管理
本系统内置物业管理系统，包括业主信息、物业管理费、有线电视、供暖费、停车费等等可扩展模块功能管理
Ø 设备管理
对实现系统功能的所有组成设备的管理，包括数据集中器、计量仪表的档案管理等

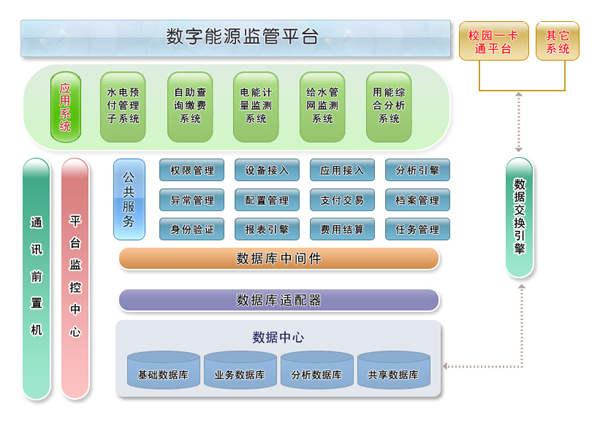

系统组成

Ø 数字能源管理软件平台

Ø 数字能源管理软件平台

Ø 数字能源管理硬件平台

杭州竞达数字化能源管理系统硬件平台分为主站系统（服务器、缴费查询终端、网络设备等）和计量通信系统。数据集中器上行支持以太网/GPRS传输模式，下行支持M-BUS/RS-485等模式；计量表具包括远传水表、大口径水表、单相电表、三相电表、燃气表、热量表等，支持M-BUS /RS-485传输。

有线远传集抄实施方案和布线示意

               (一) 实施方案
A.        ：以水表为例，小区级远程抄表方案如下：
客户需求：对一栋楼或者一个小区实现自动抄表、收费、控制管理。
实施方案：新装或者旧表更换为远传水表，以栋楼为单位设置安装数据集中器，物业管理处设置集抄管理系统，实现自动抄表、收费管理，并可以实施掌握每个住户的用水情况。

B.        :以水表为例，城市级远程抄表方案如下：
客户需求：自来水公司对整个管辖区的给水系统进行监控、分级计量，精确到每户用水情况，建立网管监测系统。

实施方案：辖区内所有的水表新装或旧表更换为远传水表，每户一只远传水表，每栋楼一只远传大口径水表，每个区域可选安装远传大口径水表、流量计和压力变送器，设置一总站数据中心，根据辖区范围多个营业收费网点供用户缴费、查询。

(二)          远传水表布线示意图

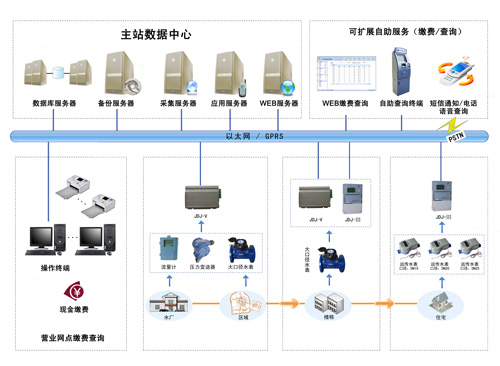

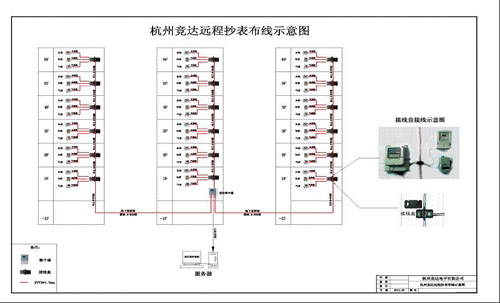

A.        竞达远程抄表布线示意图

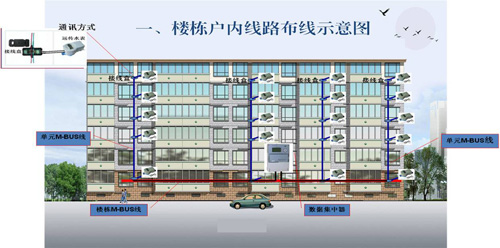

B.        分户安装的栋楼户内布线示意图

以上是一栋楼，远传水表都安装在每家每户室内。安装布线方法如下：
从水表牵出两芯总线，通过接线盒将水表总线接入，然后根据水平系统的布线原则（如上图线缆铺设），沿墙在注重美观的前提下，留下水表的接入口。线槽均采用PVC管保护，线缆均使用RVV2*1.5mm非屏蔽平行护套线。
尽量减少线缆的铺设长度，以降低施工成本同时也能提高通信链路的质量。
现场安装图列：

C.        集中安装的栋楼布线示意图
管道井集中安装远传水表图如下：

B.        分户安装的栋楼户内布线示意图

以上是一栋楼，远传水表都安装在每家每户室内。安装布线方法如下：
从水表牵出两芯总线，通过接线盒将水表总线接入，然后根据水平系统的布线原则（如上图线缆铺设），沿墙在注重美观的前提下，留下水表的接入口。线槽均采用PVC管保护，线缆均使用RVV2*1.5mm非屏蔽平行护套线。
尽量减少线缆的铺设长度，以降低施工成本同时也能提高通信链路的质量。
现场安装图列：

以上是一栋楼，远传水表都安装在每家每户室内。安装布线方法如下：
从水表牵出两芯总线，通过接线盒将水表总线接入，然后根据水平系统的布线原则（如上图线缆铺设），沿墙在注重美观的前提下，留下水表的接入口。线槽均采用PVC管保护，线缆均使用RVV2*1.5mm非屏蔽平行护套线。
尽量减少线缆的铺设长度，以降低施工成本同时也能提高通信链路的质量。
现场安装图列：

C.        集中安装的栋楼布线示意图
管道井集中安装远传水表图如下：

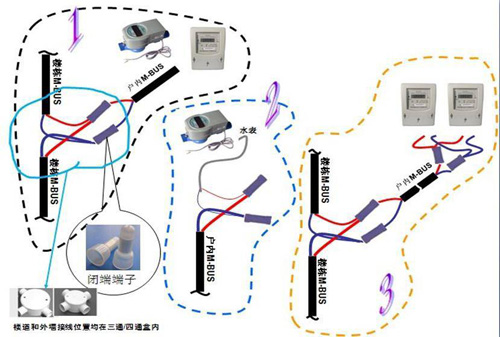

D.        表具接线示意图

布线：
•         M-Bus总线根据需求采用RVV2*0.75或RVVP2*0.75线缆进行敷设。
•         根据设计图纸将总线敷设在PVC穿线管或PVB线槽里。
•         尽量减少线缆的敷设长度以降低施工成本同时也能提高通信链路的质量。
接线：
•         表具通信总线连接时应将表具通信线缠绕在总线干线上并用闭端端子套紧压牢。现场可根据情况将此节点放在接线盒内或三通/四通盒内，以便后期维护。
•         当后期更换表具时简单期间可将原表具通信总线剪断然后接上新表具通信总线用单刀片二芯接线子压紧即可。
•         现在总线接线推荐以上两种接法，应尽量避免使用接线端子连接或其他不可靠的接线方式。
•         虽然闭端端子和单刀片二芯接线子具有一定的防潮作用，但也应该避免将其放在容易水淋的位置，做好防潮措施。

E.        单元到栋楼接线示意图

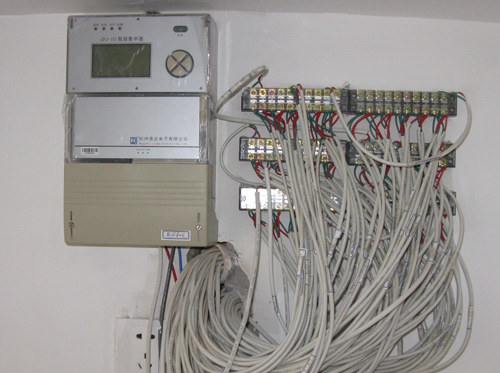

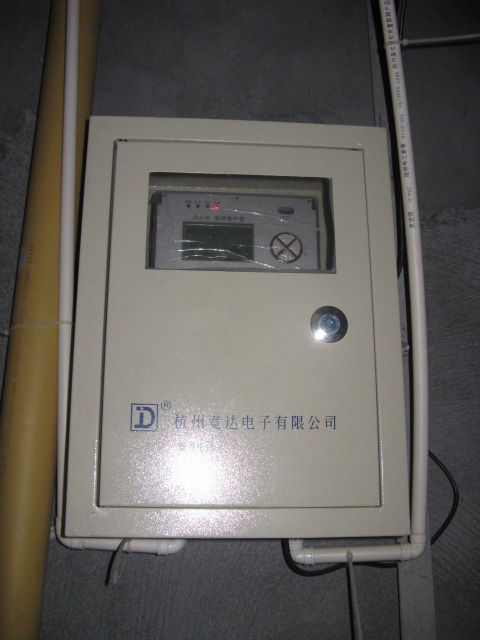

栋楼集中器安装完成图:

栋楼集中器安装完成图:

(三)          系统标准配置
集中器容量：支持1路RS-232，1路USB，1路RS-485，5路M-BUS。M-BUS每路挂表数量不超过200只；RS485不超过100只；挂表总量标配为512只，可按用户要求增加；安装时建议表数多路平均分配。支持以太网模式和GPRS模式。
线缆：两芯护套平行线，RVV 2×1.5mm2。如果降低线缆的标准，则会影响数据的传输速度和传输距离；如果整个系统挂表数量比较少，可以适当的降低线缆的标准。
线缆长度：建议长度控制在300米以内。
